GCK 系列
低压抽出式开关柜
GCK(L)系统低压抽出式开关柜，适用于所有发电、配电和电力使用的场合，如：电力系统、石油化工、工矿企业、民用建筑等等。
GCK(L)系统采用的柜架结构组装灵活，柜内可装不同的标准元器件，以适应各种使用要求。抽出式单元采用铝合金滑动导轨和螺旋式推进机构，工作位置明显，操作轻便、可靠。
本产品符合IEC60439-1，GB7251.1，GB7251.1和JB/T9661等标准。系统的安装和连接是按IEC364标准。
正常使用条件
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拔高度≤2000m
本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

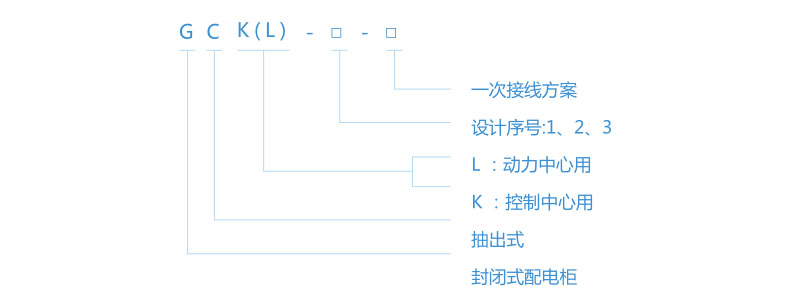

型号含义
产品特点
GCK(L)系统为全封闭外壳，防护等级为IP40。柜底部提供底板，电缆出线口可设有阻燃、绝缘的法兰板。门板和外壳可按需要装配单个/多个通风口，顶板为全通风型。
设计有大电流单元，又有小电流多回路单元；同一柜内同一层的两个抽屉的小门各自独立，互不干扰;结构紧凑，组装灵活，布局合理，排列整齐，占地面积少；结构牢固，连锁可靠，安全度高，功能齐全；操作简便，互换性能良好，短时耐受电流大；具有良好的兼容性，既可以组装成GCL动力中心，也可以组装成GCK电动机控制中心和计量照明、功率补。
技术参数
| 额定电压 | 额定绝缘电压Ui | 690V AC |
| 额定工作电压UE | 415V AC | |
| 额定脉冲耐受电压Uimp | 12kV | |
| 过电压类别 | Ⅲ | |
| 污染等级 | 3 | |
| 额定频率 | 50／60Hz | |
| 额定电流 | 主母线额定电流Ie | 至6300A |
| 额定峰值耐受电流Ipk | 至220kA | |
| 额定短时耐受电流Icw | 至100kA | |
| 配电母线额定电流Ie | 至1600A | |
| 额定峰值耐受电流Ipk | 至176kA | |
| 额定短时耐受电流Icw | 至86kA |
