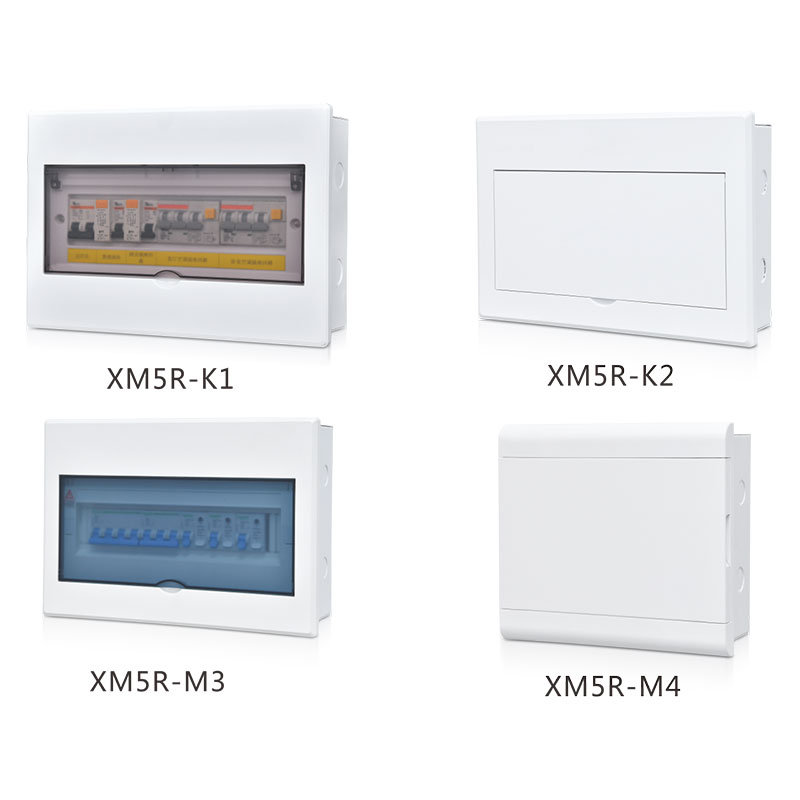

XM5系列
终端配电箱
XM5系列终端配电箱广泛应用于市政楼宇、商业建筑、居民用电、工业自动化等低压用电系统末端配电，适用于交流50HZ,交流单相220V、三相380V及以下，电流100A及以下户内外照明及动力配电线路，一般分为明、暗装两种安装方式。
箱体材质选用优质电解钢板或镀锌钢板，板材厚度选用1.2MM规格。根据需求选用不同颜色，表面经过环氧树脂静电喷涂处理，美观耐用。
本产品符合IEC60439.1-1992、GB7251.12-2103、GB7251.3-2017《低压成套开关设备和控制设备》等。
正常使用条件
相对湿度低于99.5%的环境
防护等级: 按照BS5420与IEC144的IP30要求，可根据需要选择(IP41、IP44及IP54)
海拔高度: ≤2500m
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

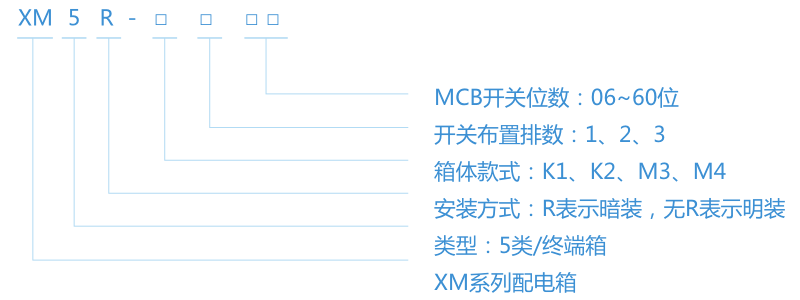

型号含义
产品特点
终端配电箱可安装施耐德、ABB、西门子及国产品牌等系列模数为18MM的微型断路器。内部配有中性端子排、接地端子排、DIN标准安装导轨及支撑附件，与壳体之间采用独特的连接方式，使得安装导轨连同断路器可以一起转动。箱体备有不同规格。
XM5-K1配电箱尺寸
| 名称 | 箱底规格mm | 面板规格mm | |
| 暗装 | 明装 | (材料ABS） | |
| MX5R-K1 106 | 288*220*90 | 312*240*90 | 312*240*15 |
| MX5R-K1 110 | 324*220*90 | 348*240*90 | 348*240*15 |
| MX5R-K1 113 | 360*220*90 | 384*240*90 | 384*240*15 |
| MX5R-K1 116 | 396*220*90 | 420*240*90 | 420*240*15 |
| MX5R-K1 118 | 450*220*90 | 474*240*90 | 474*240*15 |
| MX5R-K1 121 | 504*220*90 | 528*240*90 | 528*240*15 |
| MX5R-K1 124 | 288*380*90 | 312*405*90 | 312*405*15 |
| MX5R-K1 232 | 360*380*90 | 384*405*90 | 384*405*15 |
| MX5R-K1 242 | 450*380*90 | 474*405*90 | 474*405*15 |
XM5-K2配电箱尺寸
| 名称 | 箱底规格mm | 面板规格mm | 深度mm | ||
| 宽度 | 高度 | 宽度 | 高度 | ||
| MX5R-K2 106 | 156 | 192 | 181 | 212 | 75 |
| MX5R-K2 110 | 228 | 192 | 253 | 212 | 75 |
| MX5R-K2 113 | 282 | 192 | 307 | 212 | 75 |
| MX5R-K2 116 | 336 | 192 | 361 | 212 | 75 |
| MX5R-K2 118 | 372 | 192 | 397 | 212 | 75 |
| MX5R-K2 121 | 426 | 192 | 451 | 212 | 75 |
| MX5R-K2 124 | 498 | 230 | 523 | 250 | 90 |
| MX5R-K2 232 | 336 | 380 | 361 | 410 | 90 |
| MX5R-K2 242 | 426 | 380 | 451 | 410 | 90 |

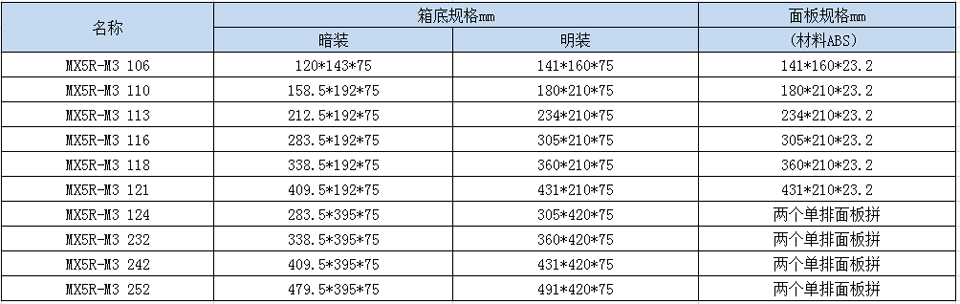

XM5-M3配电箱尺寸

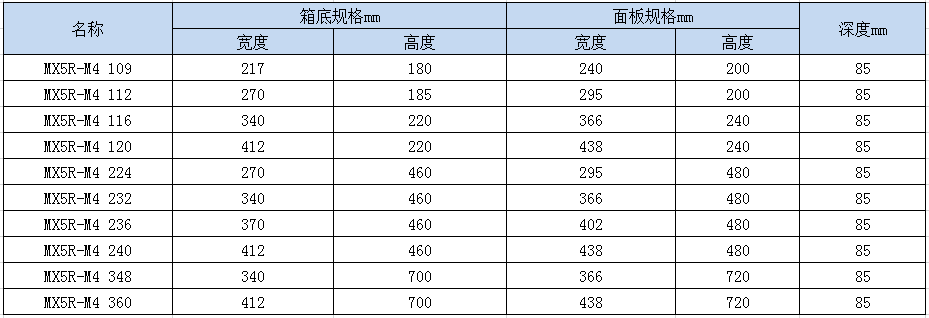

XM5-M4配电箱尺寸
