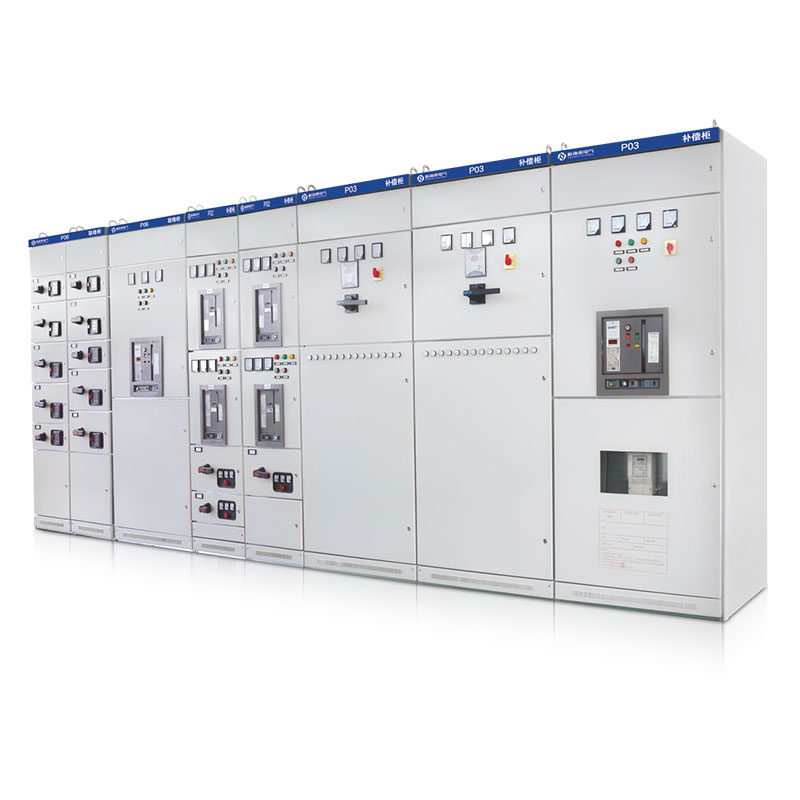

GCS 系列
低压抽出式开关柜
GCS型低压抽出式开关柜，适用于发电厂、变电站、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制之用。
GCS型低压抽出式开关柜接通和分断能力高，动热稳定性好，结构先进、合理，电气方案灵活，防护等级高，安全可靠，维护方便，并且具有较高的技术性能指标。
本产品符合IEC60439-1、GB7251.1，GB7251.12、JB/T9661等标准。
正常使用条件
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拔高度≤2000m。
本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

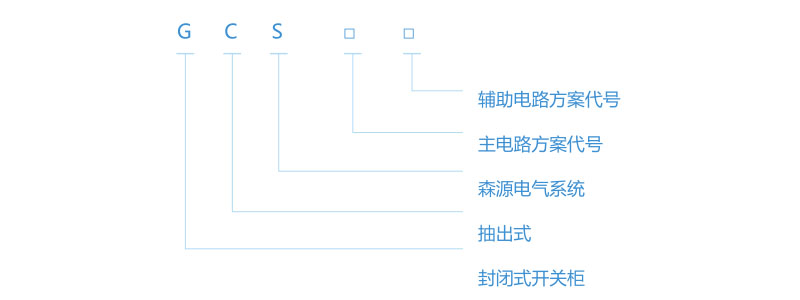

型号含义
产品特点
水平母线采取柜后平置式排列，增强了母线抗短路电流产生的电动力的能力。
抽屉类型分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列，回路额定电流在400A及以下。
每一台装置最多能安装11个单元抽屉或22个1/2单元抽屉。
抽屉具有分、合、试验、抽出、隔离五个位置，并有明显标志。
技术参数
| 额定绝缘电压 Ui | 交流 | 690V、1000V | ||
| 额定工作电压 Ue | 主电路 辅助电路 |
交流 | 400V、660V | |
| 交流 | 380V、200V | |||
| 直流 | 200V、100V | |||
| 额定脉冲耐受电压 Uimp | 8KV | 垂直母线额定电流 | 1000V | |
| 过电压等级 | Ⅲ | 额定峰值耐受电流(0.1S) IPK | 垂直105kA | |
| 污染等级 | 3 | 水平176kA | ||
| 额定频率 | 50(60)Hz | 额定短时耐受电流(1s) Icw | 垂直80kA | |
| 水平母线额定电流 | Ie≤4000A | 水平80kA | ||
| 外壳防护等级 | IP30、IP40 | 外形尺寸 2200x(400,600,800,1000)x(600,800,1000) | ||
