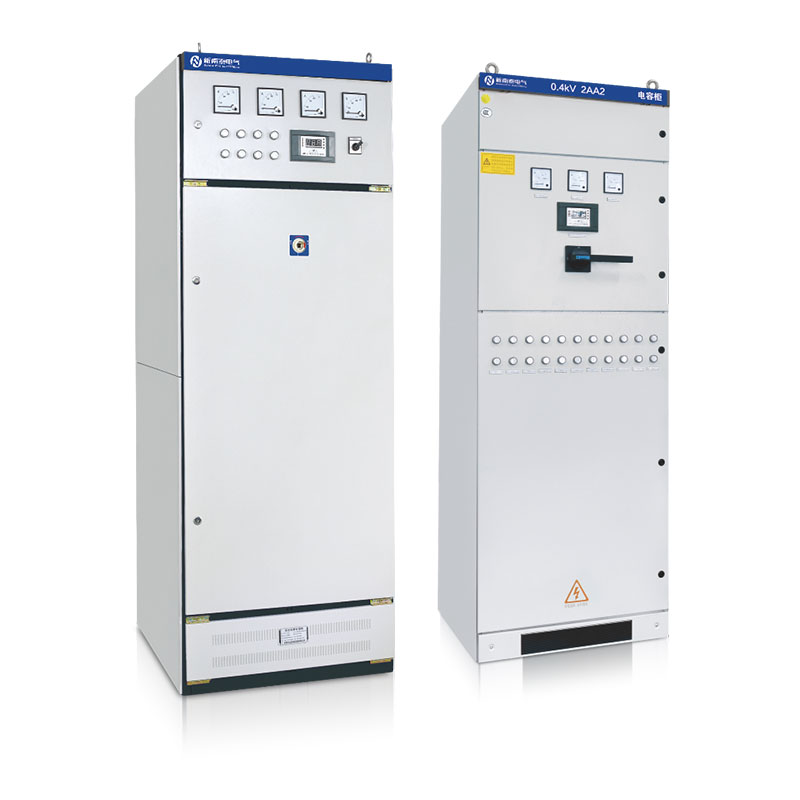

GGJ 系列
无功功率补偿装置
无功功率补偿装置在电力供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
正常使用条件
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拔高度≤2000m
本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

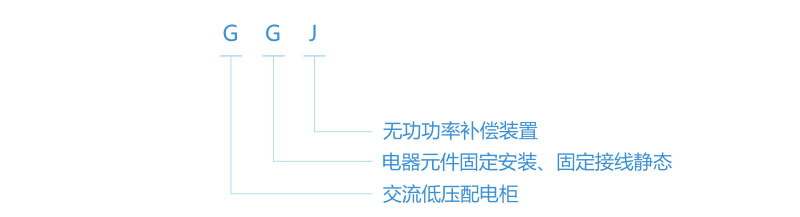

型号含义
产品特点
电压超前电流一个角度，这个角度的余弦叫做功率因数。当功率因数即无功功率很大时，会有以下危害：
增大线路电流，使线路损耗加大，浪费电能；
因线路电流增大，一旦输电线路较远，线路上的电压降就大，电压过低就可能影响设备正常使用；
电容补偿后
提高母线及馈线的电压。
减少电站进线的总电流。
增加变压器的带载能力。
提高单位的用电功率因数。
降低配电线路无功电能的输送，可以减少配电线路上的电能损耗。
挖掘设备的潜力，提高设备的出力，充分提高设备的利用率。
技术参数
| 项目名称 | 单位 | 技术参数 |
| 额定功率 | Hz | 50 |
| 额定电压 | V | 380 |
| 额定绝缘电压 | V | 660 |
| 额定电流 | A | ≤460.9 |
| 额定短时耐受电流 | KA | 15 |
| 补偿容量 | KVAR | ≤420 |
| 防护等级 | IP30 |
其它说明
此产品可设计觉有满足与计算机接口相连，实现电力在线集中检测与控制的功能。
