    XM1 系列-MCCB配电箱

    MCCB箱按安装方式可分为落地式安装及挂墙安装，按安装地点可分为户内式安装及户外式安装。箱内适应安装不同品牌的
    MCCB开关，包括：法国施耐德、德国ABB、德国西门子、日本三菱、日本富士、韩国LG等。为了最大限度地保障人员安全，
    连接主巴与支路铜巴都进行了覆盖于隔离。结构小型模块设计，安装简便。可拆卸安装在顶端与底端轴密封盖以便于架设电缆
    母线架与安装板是由强化聚酯玻璃纤维模压而成，具有以下特点：耐高冲压的机械强度；异常抗拒力不影响跨度；极好的尺寸


    在线咨询

    0769-8328 3777

    XM1系列

    MCCB配电箱


    XM1系列塑壳断路器配电箱(简称MCCB箱)广泛用于发电厂、变电站、厂矿企业、宾馆、公寓、高层建筑，适用于交流50HZ,交流单相220V、三相380V及以下，电流630A及以下的户内外照明及动力配电线路中，作为线路过载保护、短路保护以及线路切换用，该设备适用于民用或非专业人员可进出的场地适用。
    箱体材质选用优质电解钢板或镀锌钢板，板材厚度选用2.0MM规格。根据需求选用不同颜色，表面经过环氧树脂静电喷涂处理，美观耐用。
    本产品符合IEC60439.1-1992、GB7251.12-2103、GB7251.3-2017《低压成套开关设备和控制设备》等。

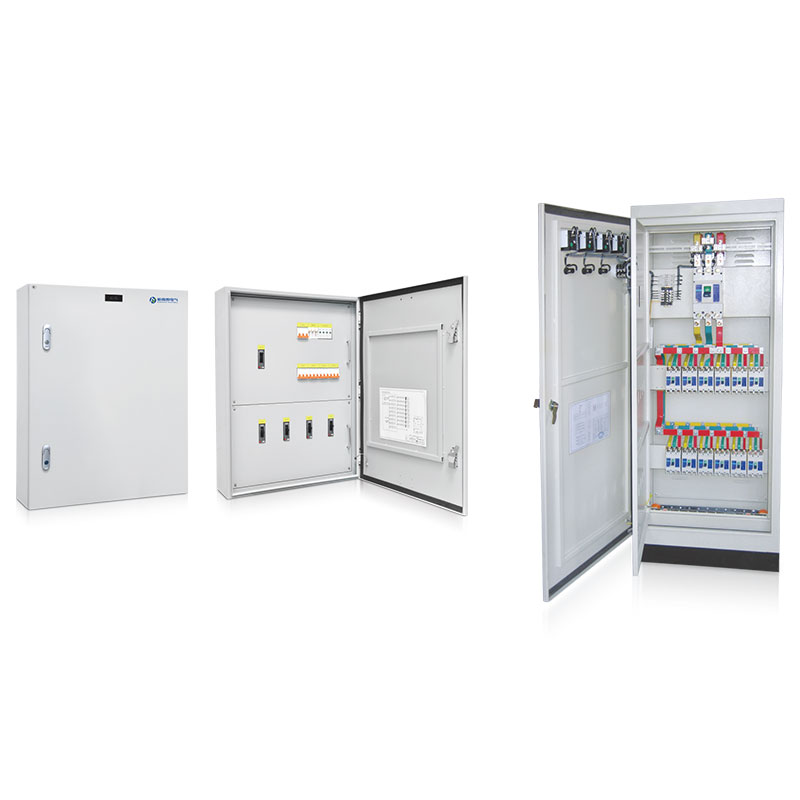

    XM1系列-MCCB配电箱

    正常使用条件

    适合在室温为-5℃到+45℃
    相对湿度低于99.5%的环境
    防护等级: 按照BS5420与IEC144的IP30要求，可根据需要选择(IP41、IP44及IP54)
    海拔高度: ≤2500m
    注：超出上述正常使用环境条件，订货时需要特殊书面说明。

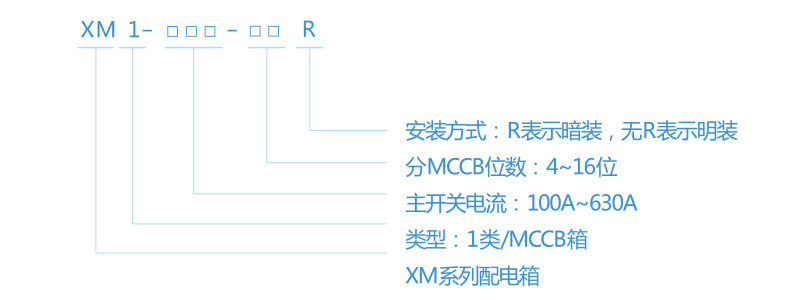

    型号含义

    XM1系列-MCCB配电箱型号含义

    产品特点

    MCCB箱按安装方式可分为落地式安装及挂墙安装，按安装地点可分为户内式安装及户外式安装。箱内适应安装不同品牌的MCCB开关，包括：法国施耐德、德国ABB、德国西门子、日本三菱、日本富士、韩国LG等。为了最大限度地保障人员安全，连接主巴与支路铜巴都进行了覆盖于隔离。结构小型模块设计，安装简便。可拆卸安装在顶端与底端轴密封盖以便于架设电缆及日后使用。箱体尺寸可非标定制，可根据需求加装户外防水斜顶及槽钢底座。
    母线架与安装板是由强化聚酯玻璃纤维模压而成，具有以下特点：耐高冲压的机械强度；异常抗拒力不影响跨度；极好的尺寸稳定性；防水性能好；耐热性能好。


    照明箱尺寸


    型号 外型尺寸
    高度 宽度 深度
    XM1-100-04 900 600 200
    XM1-100-06 900 600 200
    XM1-100-08 1200 600 200
    XM1-100-10 1200 750 200
    XM1-100-12 1200 850 200
    XM1-100-14 1200 950 200
    XM1-250-06 900 600 200
    XM1-250-08 1200 600 200
    XM1-250-10 1200 750 200
    XM1-250-12 1200 900 200
    XM1-250-14 1200 950 200

    型号 外型尺寸
    高度 宽度 深度
    XM1-400-06 900 700 250
    XM1-400-08 900 900 250
    XM1-400-10 1200 900 250
    XM1-400-12 1200 900 250
    XM1-400-14 1200 1000 250
    XM1-600-06 1200 800 250
    XM1-600-08 1200 900 250
    XM1-600-10 1200 1000 250
    XM1-600-12 1800 700 400
    XM1-630-14 1800 800 400
    XM1-630-16 1800 800 400

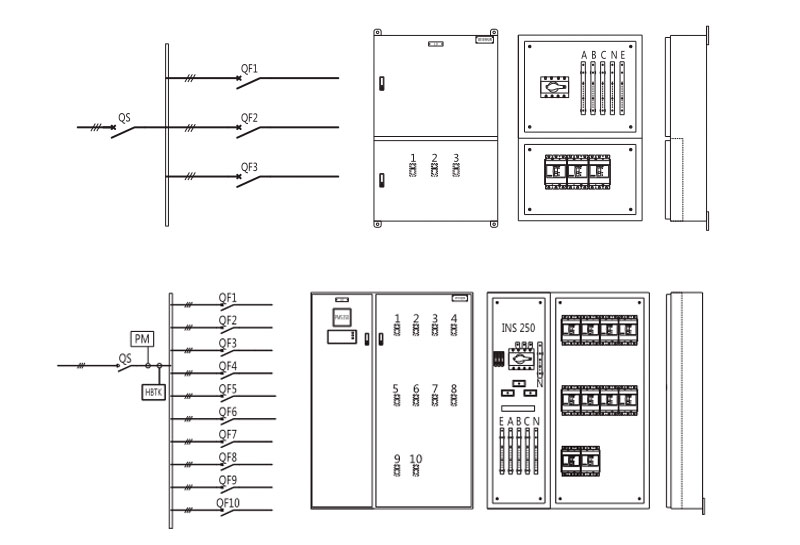

           XM1系列MCCB配电箱-照明箱尺寸
