    XM2 系列-MCB配电箱

    XM2系列配电箱可配置不同类型的进线开关，如负荷开关、塑壳断路器、剩余電流動作断路器以及用于直接连接的组件等。安
    装上微型断路器可达致超载及短路保护，保证操作人员及设备的安全。选用改良的铜巴结构适合安装各种品牌及型号的小型断
    路器。MCB配电箱排布方式，有常见的箱体左侧主开关右侧分开关安装方式，也有新颖的排骨型安装方式合乎模块化设计要


    在线咨询

    0769-8328 3777

    XM2系列

    MCB配电箱


    XM2系列微型断路器箱(简称MCB箱)是建筑电气终端配电装置中使用最广泛的一种终端保护配电产品。主要用于民用建筑、工厂、大型综合体、学校、厂矿机关等各类场所，亦可作为线路频繁转换以及小功率动力线路中的过载、漏电、欠压保护之用。MCB箱安装微型断路器，具有防止线路过载和短路，可靠第保证线路和设备的安全。
    箱体材质选用优质电解钢板或镀锌钢板，板材厚度选用2.0MM规格。根据需求选用不同颜色，表面经过环氧树脂静电喷涂处理，美观耐用。
    XM2系列-MCB配电箱

    正常使用条件

    适合在室温为-5℃到+45℃
    相对湿度低于99.5%的环境
    防护等级: 按照BS5420与IEC144的IP30要求，可根据需要选择(IP41、IP44及IP54)
    海拔高度: ≤2500m
    注：超出上述正常使用环境条件，订货时需要特殊书面说明。


    型号含义

    XM3系列-计量箱型号含义

    产品特点

    XM2系列配电箱可配置不同类型的进线开关，如负荷开关、塑壳断路器、剩余電流動作断路器以及用于直接连接的组件等。安装上微型断路器可达致超载及短路保护，保证操作人员及设备的安全。选用改良的铜巴结构适合安装各种品牌及型号的小型断
    路器。MCB配电箱排布方式，有常见的箱体左侧主开关右侧分开关安装方式，也有新颖的排骨型安装方式合乎模块化设计要求。


    配电箱尺寸


    型号 外型尺寸
    高度 宽度 深度
    XM2-100-004 455 400 130
    XM2-100-006 510 400 130
    XM2-100-008 565 400 130
    XM2-100-010 620 400 130
    XM2-100-012 675 400 130
    XM2-100-014 730 400 130
    XM2-100-016 785 400 130
    XM2-100-018 840 400 130
    XM2-100-104 605 400 130
    XM2-100-106 660 400 130
    XM2-100-108 715 400 130
    XM2-100-110 770 400 130
    XM2-100-112 825 400 130
    XM2-100-114 880 400 130
    XM2-100-116 835 400 130
    XM2-100-118 990 400 130

    型号 外型尺寸
    高度 宽度 深度
    XM2-250-016 700 500 200
    XM2-250-018 700 500 200
    XM2-250-024 700 550 200
    XM2-250-028 700 600 200
    XM2-250-032 700 600 200
    XM2-250-036 700 650 200
    XM2-250-040 700 700 200
    XM2-250-048 700 700 200
    XM2-250-116 800 700 200
    XM2-250-118 800 700 200
    XM2-250-124 800 750 200
    XM2-250-128 800 800 200
    XM2-250-132 800 800 200
    XM2-250-136 800 850 200
    XM2-250-140 800 900 200
    XM2-250-148 800 900 200

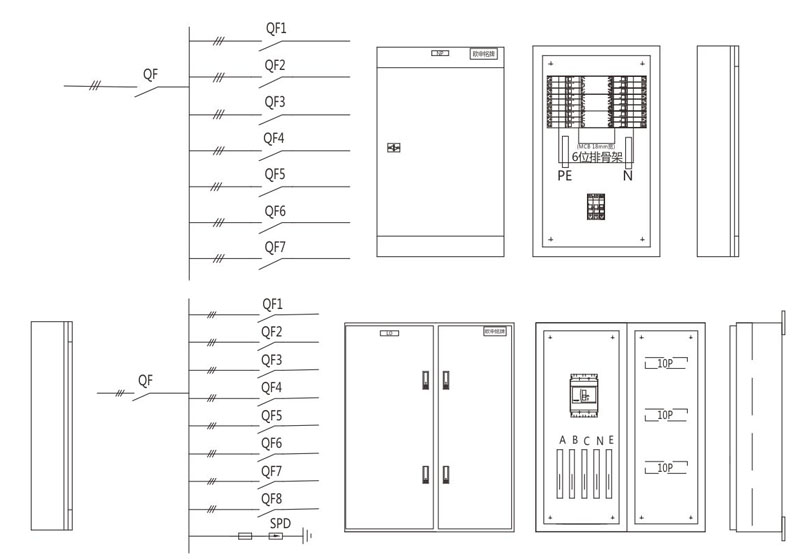

                     XM2系列MCB配电箱尺寸
