    XM3 系列-控制箱

    箱体配有上下进出线孔、封板及安装底板，门开启大于135度，转动灵活。箱体尺寸有不同规格选择，最大可
    控制箱内所用二次配线电压回路为 1.5mm2 的绝缘(电流回路为 2.5mm2） 铜芯导线。各回路有相对独立的端子排， 预留有
    不少于 15%的备用端子。二次配件均采用螺钉紧固方式，避免接线插件脱落。二次控制线均应有线号标记，并有效固定在导


    在线咨询

    0769-8328 3777

    XM3系列

    控制箱


    XM3系列通用型控制箱按安装方式可分为落地式安装及挂墙安装，按安装地点可分为户内式安装及户外式安装。箱体款式灵活多样，可按需要配装成不同电气性能的控制系统。备有上下进出线孔和安装底板，出线孔出厂时已加盖密封。
    箱体材质选用优质电解钢板或镀锌钢板，板材厚度选用2.0MM规格。根据需求选用不同颜色，表面经过环氧树脂静电喷涂处理，美观耐用。
    本产品符合IEC60439.1-1992、GB7251.12-2103、GB7251.3-2017《低压成套开关设备和控制设备》等。

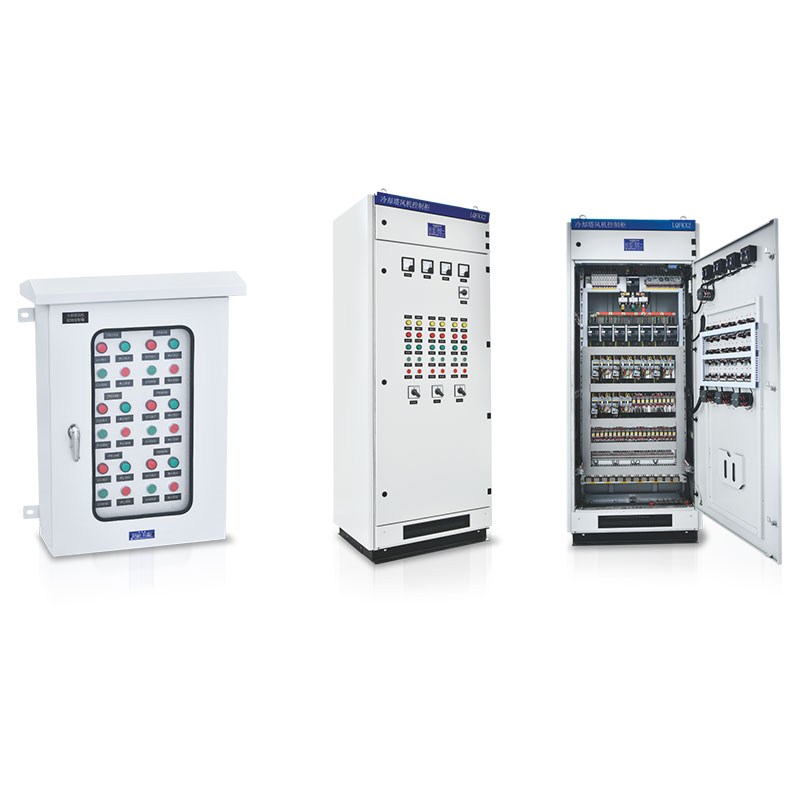

    XM3系列-控制箱

    正常使用条件

    适合在室温为-5℃到+45℃
    相对湿度低于99.5%的环境
    防护等级: 按照BS5420与IEC144的IP30要求，可根据需要选择(IP41、IP44及IP54)
    海拔高度: ≤2500m
    注：超出上述正常使用环境条件，订货时需要特殊书面说明。

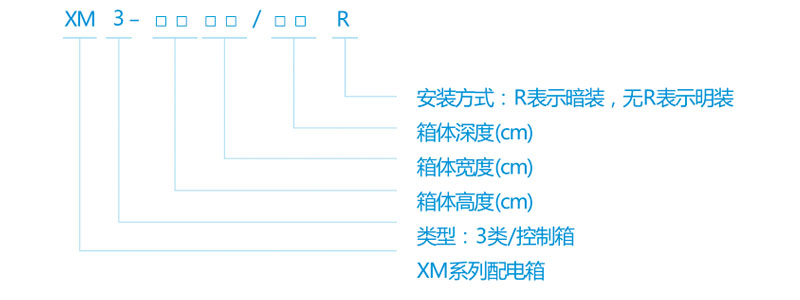

    型号含义

    XM3系列-计量箱型号含义

    产品特点

    箱体配有上下进出线孔、封板及安装底板，门开启大于135度，转动灵活。箱体尺寸有不同规格选择，最大可2180×1800×600mm，也可非标定制尺寸。
    控制箱内所用二次配线电压回路为 1.5mm² 的绝缘(电流回路为 2.5mm²） 铜芯导线。各回路有相对独立的端子排， 预留有不少于 15%的备用端子。二次配件均采用螺钉紧固方式，避免接线插件脱落。二次控制线均应有线号标记，并有效固定在导线端头上。所有门板元件有所供设备名称及其操作功能标识固定在门板元件下方。


    控制箱尺寸


    型号 外型尺寸
    高度 宽度 深度
    XM3-3025/14 300 250 140
    XM3-3030/14 300 300 140
    XM3-3030/20 300 300 200
    XM3-4030/14 400 300 140
    XM3-4030/20 400 300 200
    XM3-5040/20 500 400 200
    XM3-5040/25 500 400 250
    XM3-6040/20 600 400 200
    XM3-6040/25 600 400 250
    XM3-6050/20 600 500 200
    XM3-6050/25 600 500 250

    型号 外型尺寸
    高度 宽度 深度
    XM3-7050/20 700 500 200
    XM3-7050/25 700 500 250
    XM3-8060/20 800 600 200
    XM3-8060/25 800 600 250
    XM3-10080/20 1000 800 200
    XM3-10080/25 1000 800 250
    XM3-10080/30 1000 800 300
    XM3-16860/40 1680 600 400
    XM3-17870/40 1780 700 400
    XM3-18880/40 1880 800 400
    XM3-20880/40 2080 800 400

                                                   XM3系列控制箱尺寸
