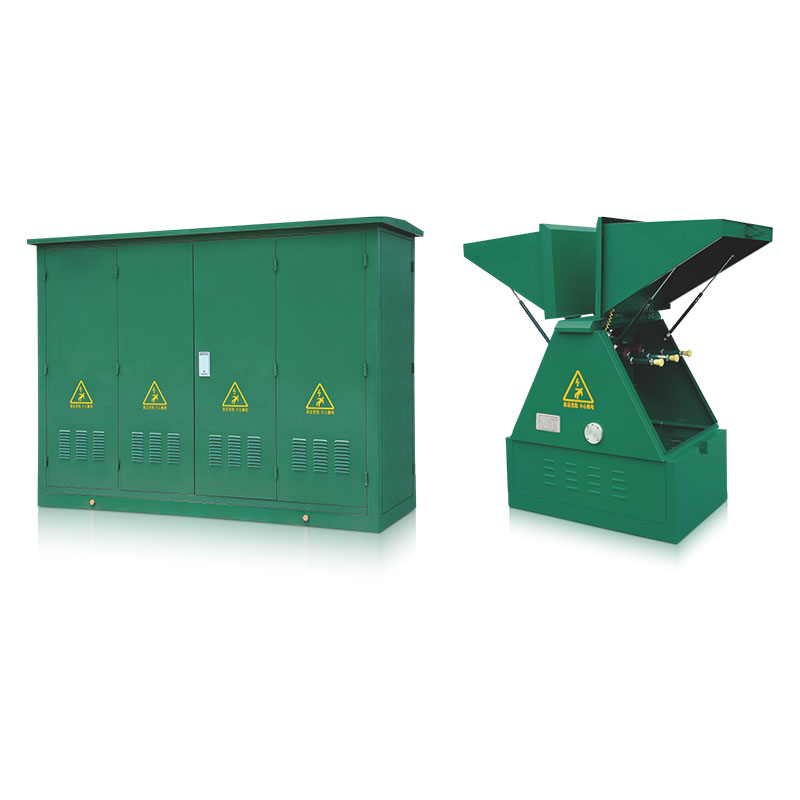

DFW-12/24 系列
高压电缆分支箱
本产品采用六氟化硫负荷开关或真空断路器作为控制开关(也可不装)，可触摸屏蔽型硅橡胶电缆接头，具有较强的有功负载及空载电缆电流的开断能力和短路电流配以的关合能力，并可根据用户要求配装避雷器及接地故障指示器。
该系列产品中每条环网联结线上都可配装负荷开关或真空断路器，任何一条分支回路都可以自由地退出和投入运行，而其它环网回路不受影响，负荷开关上可以附装熔断器。当某分支回路发生短路时，该支回路上的熔断器可快速断开故障回路，并撞击负荷开关的脱扣器使之分闸，故障回路被隔离，这样便保证了非故障分回路的供电连续性。
正常使用条件
海拔高度：≤1000m；
相对湿度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8级；
使用场所：户内，没有火灾、爆炸危险、严重污染、化学腐蚀、长期剧烈振动等环境场所。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

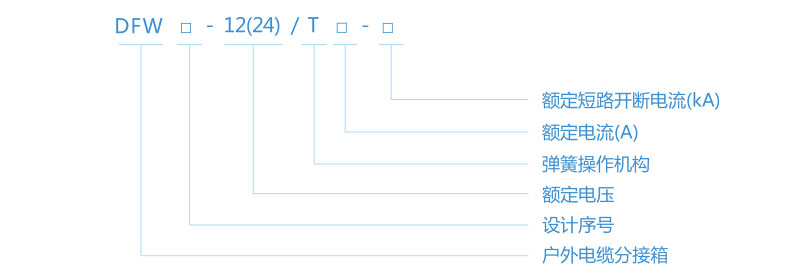

型号含义
技术参数
| 项目名称 | 参数 |
| 额定电压 | 12(24)kV |
| 额定电流 | 630A |
| 额定频率 | 50Hz |
| 额定热稳定电流 | 20kA/2s |
| 额定动稳电流(峰值) | 50(79)kV |
| 工频耐压 | 42(65)kV/1min |
| 雷电冲击耐压 | 75(125)kV |
| 防护等级 | IP33D |
（B）带开关型
| 项目名称 | 参数 |
| 额定电压 | 12(24)kV |
| 额定电流 | 630A |
| 额定频率 | 50Hz |
| 额定短时耐受电流 | 20kA/3s |
| 额定峰值耐受电流 | 50(79)kV |
| 工频耐压(有效值) | 42(65)kV/1min |
| 雷电冲击耐受电压 | 75(125)kV |
| SF6气体压力 | 0.045Mpa/20℃ |
| SF6气体年泄漏率 | <0.05%/年 |
| 防护等级 | IP33D |
其它说明
此产品可设计觉有满足与计算机接口相连，实现电力在线集中检测与控制的功能。
