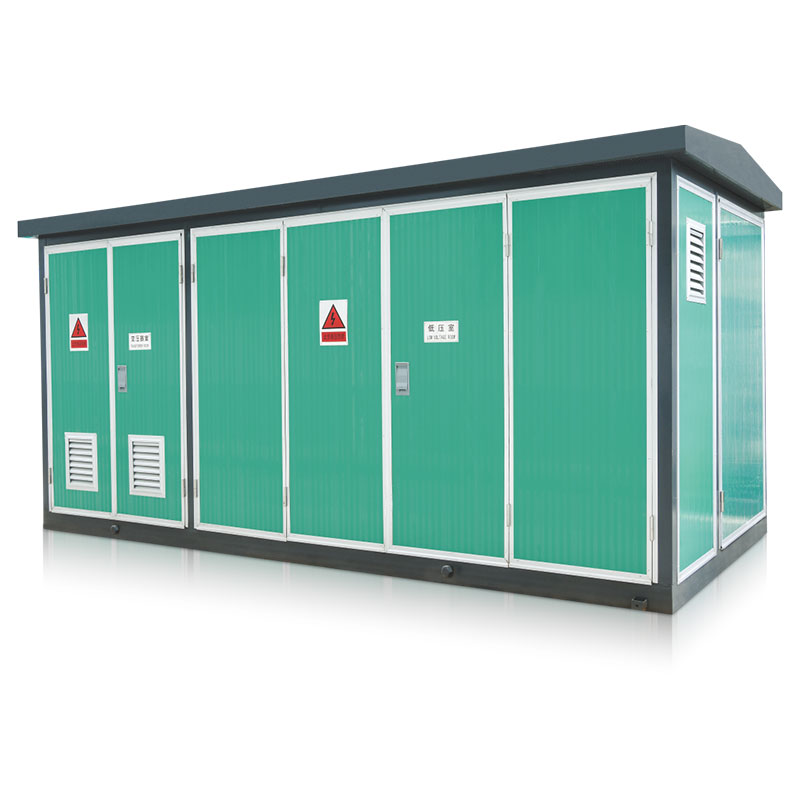

YBM(P)-12/0.4 系列
箱式变电站
YBM(P)-12/0.4系列箱式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套装置，用于城市高层建筑、城乡建筑、豪华别墅、广场公园、居民小区、高新技术开发区、中小型电厂、矿山油田以及临时施工用电等场所，作为接受和分配电能并向用户提供低压电能之用。
YBM(P)-12/0.4系列箱式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
本产品符合国标GB/T17467《高压/低压预装式变电站》和SD320《箱式变电站技术条件》。
-12-0.jpg)
正常使用条件
海拔高度：≤1000m；
相对湿度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8级；
使用场所：户内，没有火灾、爆炸危险、严重污染、化学腐蚀、长期剧烈振动等环境场所。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。
型号含义
技术参数
| 内容 | 单位 | 高压开关 | 电力变压器 | 电压开关 | ||
| 额定电压 | KV | 3.6 | 3/0.4 | 0.4/0.22 | ||
| 7.2 | 6/0.4 | |||||
| 12 | 10/0.4 | |||||
| 额定电流 | A | ≤630 | ≤3200 | |||
| 额定频率 | Hz | 50（60） | ||||
| 额定容量 | KVA | 50-2000 | ||||
| 额定短时耐受电流（4s) | KA | 25 | ||||
| 额定峰值耐受电流 | KA | 50 | ||||
| 额定短路关合电流 | KA | 50 | ||||
| 工频耐受电压值 | 通用值 | KV | 42 | 干式28，油浸35 | 2.5 | |
| 10KV额定 | 隔离断口 | KV | 48 | |||
| 绝缘水平 | 冲击耐受电压 | 通用值 | KV | 75 | 75 | 8 |
| 隔离断口 | KV | 85 | ||||
| 防护等级 | IP33 | |||||
| 噪音 | dB | 干式≤55，油浸≤65 | ||||
其它说明
平面布置形式、外形尺寸及地基图。
YBM(P）-12/0.4系列箱式变电站，根据排列方式分”目“字和”品“字排列，也可以根据需要演化程其它型式。
YBM(P）-12/0.4系列箱式变电站，根据排列方式分”目“字和”品“字排列，也可以根据需要演化程其它型式。
