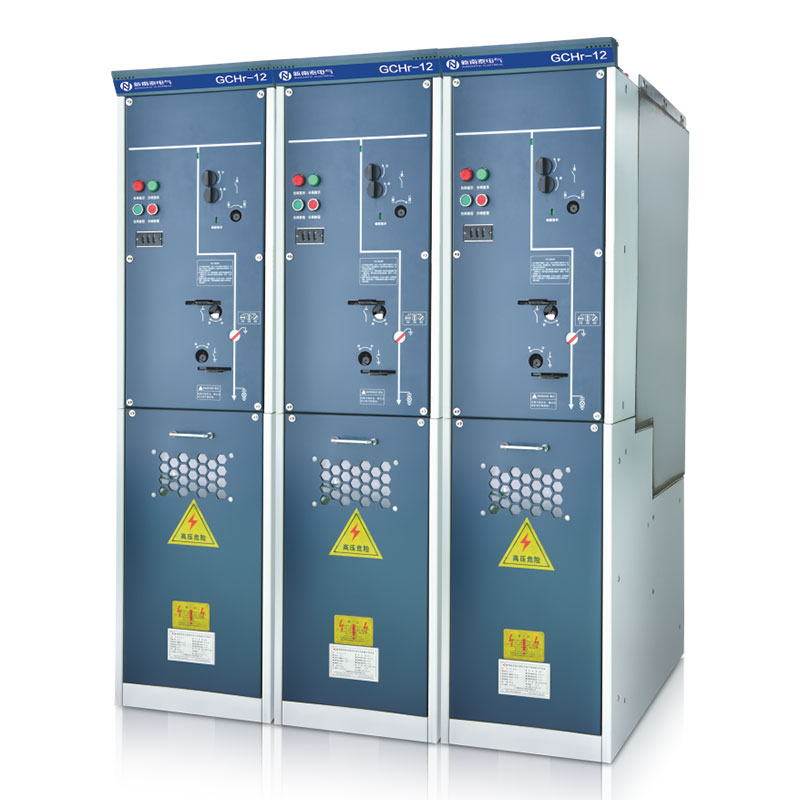

GCHr-12/24 系列
环保气体/常压密闭绝缘环网开关设备
GCHr□-12环保气体/常压密闭绝缘环网柜，是一种智能、环保、全工况的环保气体（N2）绝缘环网柜。该系列产品引进先进的设计理念及生产设备，采用先进的加工工艺生产制造，使产品具有体积小、操作简便、性能优异、安全可靠等特点。
GCHr□-12环保气体/常压密闭绝绝缘环网柜是三相交流50Hz，额定电压12kV电力系统的户内及户外的开关设备。在正常使用条件下，只要在气体绝缘环网柜的技术参数范围内，它就可以安全、可靠地运行在相应等级的环网及终端配电网中。特别适用于小型配电站、户外开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域。尤其是高原、潮湿、寒冷、低洼等特殊环境。
正常使用条件
海拔高度：≤4000m；
相对湿度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8级；
防震水平：水平加速度0.4m/s2，垂直加速度0.15m/s2;
安装地点倾斜度：不大于3°
风压：不大于70Pa(相当35m/S);
使用场所：周围空气不受腐蚀性、可燃性气体及水蒸气等明显污染，安装地点无剧烈震动。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

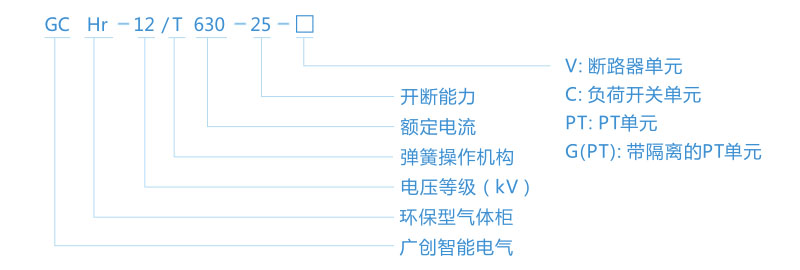

型号含义
产品特点
采用真空灭弧，刀闸式隔离、接地开关。闸刀结构、材料特殊设计，使接地开关具有接地短路关合能力；
密封气箱防护等级IP67，通过48小时潜水试验，各项检测数据满足要求；
电缆出线采用标准欧式接头，全密封全绝缘，出线电缆安装容易，安全可靠；
方便扩展：扩展一个或多个单元，只需通过在主母线上添加可扩展附件即可实现，扩展母线完全绝缘和屏蔽。这项简单的工作可以在现场方便的进行。
操动机构界面简单清楚，便于操作，开关机械位置指示及隔离断口可视，安全性高；
维护方便，打开面板即可进行零件更换和线路检查；
隔离、接地开关具有独立的操作孔，并可配程序锁、挂锁、电磁锁等，能有效防止误操作。
技术参数
| 项目名称 | 单位 | 断路器断路器柜 | 负荷开关负荷开关柜 | |
| 额定电压 | kV | 12 | 12 | |
| 母线额定电流 | A | 630 | 630 | |
| 额定电流 | A | 630 | 630 | |
| 额定绝缘水平 | 一分钟工频耐压: 对地、相间隔离/断口 | kA | 42/48 | 42/48 |
| 雷电冲击耐压: 对地、相间隔离/断口 | 75/85 | 75/85 | ||
| 额定有功负载开断电流 | A | 630 | 630 | |
| 额定闭环开断电流 | A | 630 | 630 | |
| 额定电缆充电开断电流 | A | 25 | 25 | |
| 额定短路关合电流 (真空开关/接地开关) | kA | 50/50 | 50/50 | |
| 额定短路开断电流 | kA | 25 | 25 | |
| 额定短时耐受电流 (主回路/接地开关/接地连接回路) | kA | 25/25/17.32 | 25/25/17.32 | |
| 额定峰值耐受电流 (主回路/接地开关/接地连接回路) | kA | 63/63/43.4 | 63/63/43.4 | |
| 回路/接地开关/接地连接回路 | s | 4/2/2 | 4/2/2 | |
| 机械寿命 | 真空开关 | 次 | 38019 | 63/63/43.4 |
| 隔离/接地开关 | 次 | 5000/2000 | 5000/2000 | |
| 柜型尺寸（宽×深×高） | mm | 450×710×1600 | 450×710×1600 | |
