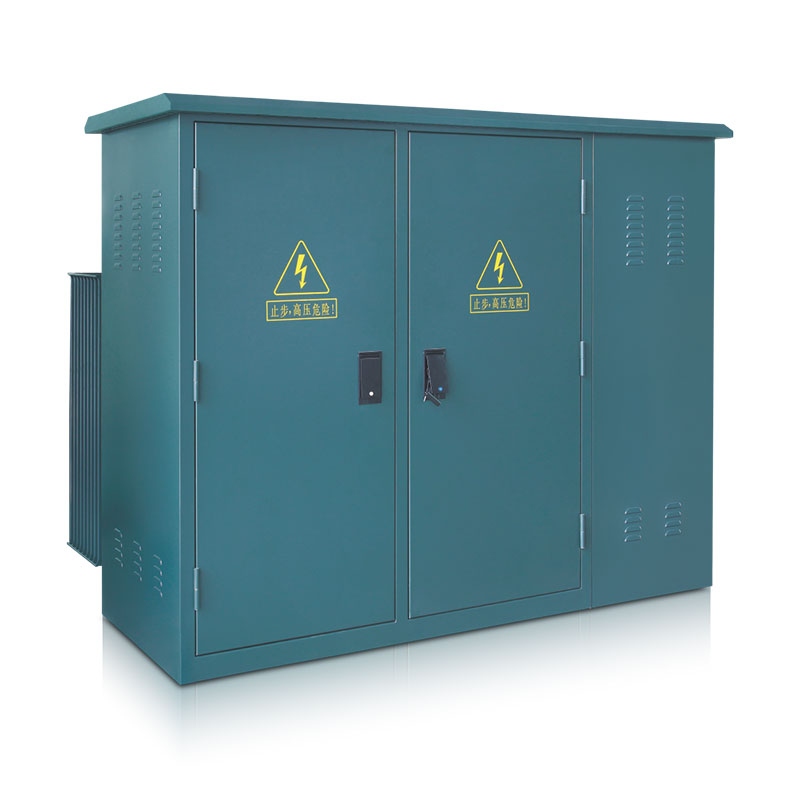

ZGS11-12/0.4 系列
预装式美式变电站
ZGS-11-□-12/0.4系列系列预装式美式变电站系用于7.2kV和12kV环网供电，双电源供电或终端供电系统中，作为高压配电计量，补偿控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四工位负荷开关，二工位负荷开关，后备保护熔断器及插入式熔断器；低压侧按用户要求装配控制电器，配电电器，补偿装置及电能计量表等。
ZGS-11-□-12/0.4系列预装式美式变电站可用于室内，又可用于室外，广泛运用于工业园区，居民小区，商业中心及高层建筑等各种场所。
正常使用条件
海拔高度：≤1000m；
相对湿度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8级；
使用场所：户内，没有火灾、爆炸危险、严重污染、化学腐蚀、长期剧烈振动等环境场所。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。
型号含义
技术参数
| 序号 | 项目 | 单位 | 参数 |
| 1 | 额定电压 | KV | 10/0.4（高压/低压） |
| 2 | 最高工作电压 | KV | 12（高压侧） |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定容量 | KVA | 100-600 |
| 5 | 1分钟工频耐压 | KV | 35 |
| 6 | 雷电冲击耐压 | KV | 75 |
| 7 | 冷却方式 | 油浸自冷 | |
| 8 | 高压后备熔断器开断电流 | KA | 50 |
| 9 | 插入式熔断器开断电流 | KA | 2.5 |
| 10 | 环境温度 | ℃ | -35~+40 |
| 11 | 线圈允许温度 | K | 65 |
| 12 | 无载调压 | ±5%±2×2,5% | |
| 13 | 噪声等级 | db | 50 |
| 14 | 防护等级 | IP43 |
其它说明
体积小，结构紧凑，仅为国内同容量箱变的1/3左右;
全密封、全绝缘，无需绝缘距离，可靠保证人身安全;
既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性;
损耗小，低于国内S9型变压器损耗;
电缆接头可操作200A负荷电流,在紧急情况下可作为负荷开关操作,并具有隔离开关的特点;
采用双熔丝保护，降低了运行成本。插入式熔断器熔丝为双敏熔丝(温度、电流);
采用了△/Y。接法及三相五柱式结构,优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性能好。
