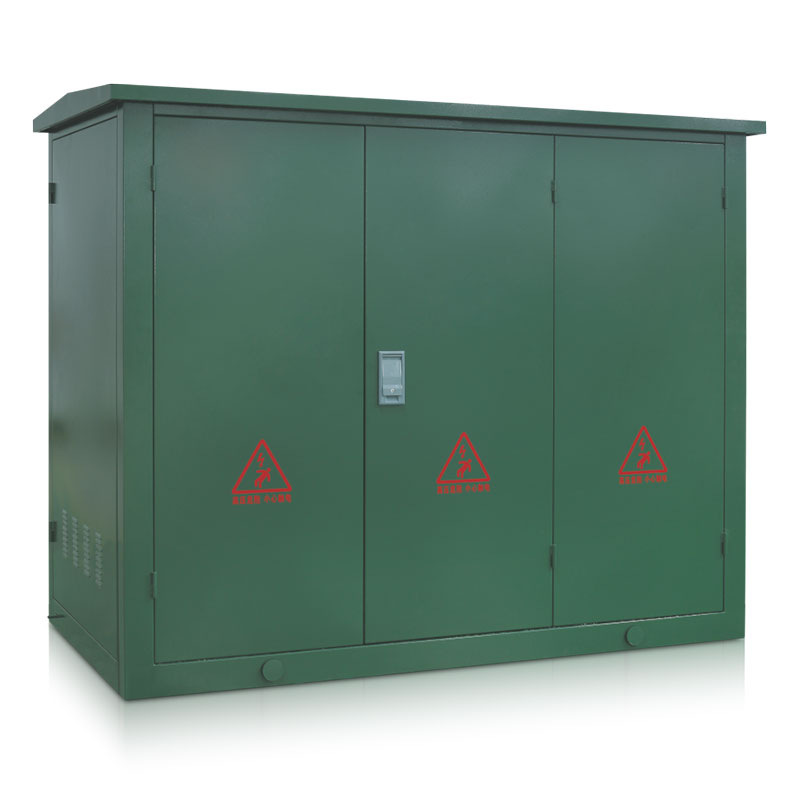

HWG-12/24 系列
箱式开闭所
HWG-12/24系列箱式开闭所，又称开关站。它是起开闭作用，用来分配电能的配电场所；是连接配电电源(110kV或35kV变电站)和配电网络的纽带，是配电电源10kV母线的延伸，增加了配电电源的数量。开闭所的应用解决了110kV、35kV变电站出线数量不足、出线走廊受限的问题，减少了相同路径的电缆条数，节约了投资，同时使城市配电网更加灵活可靠，从而优化了配电网结构。
主要用于额定电压12KV/24KV额定频率50HZ的供配电系统中，有连接、转移、分配电能的功能。设备具有性能优良、设计规范、外观优美、耐腐蚀、体积小、安全可靠、结构紧凑、灵活方便的优点，可以电动、手动操作，可实现遥控、遥测、遥信，的“三遥”功能，提高了供电可靠性。广泛应用于城市工业园区、住宅小区、商业中心、城市人口密集区、 铁路、公路、石油、化工等场所。
本产品符合GB3906、DL/T404、JB/T10840等标准的有关规定。
正常使用条件
海拔高度：≤1000m；
相对湿度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8级；
使用场所：户内，没有火灾、爆炸危险、严重污染、化学腐蚀、长期剧烈振动等环境场所。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。
型号含义
技术参数
| 项目 | 单位 | 符合开关单元 | 组合电器单元 | 断路器单元 | ||
| 额定电压 | kV | 12/24 | 12/24 | 12/24 | ||
| 额定频率 | A | 50 | 50 | 50 | ||
| 额定电流 | A | 630 | 取决于熔断器电流额定值 | 630 | ||
| 额 定 绝 缘 水 平 |
相间及相对地 | kV | 42/65 | 42/65 | 42/65 | |
| lmin工频耐压 | 断路间 | 48/79 | 48/79 | 48/79 | ||
| 控制和辅助回路 | 2 | 2 | 2 | |||
| 雷电冲击耐压 | 相间及相对地 | 75/125 | 75/125 | 75/125 | ||
| 断路间 | 85/145 | 85/145 | 85/145 | |||
| 额定短时耐受电流 | kA | 25/4s | — | 25/4s | ||
| 额定峰值耐受电流 | kA | 50 | — | 63 | ||
| 机械寿命 | 负荷开关/断路器 | 次 | 5000 | 5000 | ||
| 隔离/接地开关 | 2000 | 2000 | 2000 | |||
| 充气压力 | 额定充气压力(20℃时表压) | Mpa | 0.04 | 0.04 | 0.04 | |
| 最低充气压力(20℃时表压) | 0.02 | 0.02 | 0.02 | |||
| 气体相对泄露率 | % | ≤0.01 | ≤0.01 | ≤0.01 | ||
| 气箱防护等级 | IP67 | |||||
| 外壳防护等级 | IP43 | |||||
其它说明
此产品可设计觉有满足与计算机接口相连，实现电力在线集中检测与控制的功能。
