KYN28-12/24系列
铠装移开式交流金属封闭开关设备
KYN28-12/24系列铠装移开式交流金属封闭开关设备(以下简称开关柜)适用于三相交流50Hz、3.6~40.5kV单母线分段系统的成套配电装置，作为接受和分配网络电能、并对电路实行控制、保护及监测，广泛应于电力、冶金、石化、城建等行业中。
本开关柜具有完善的“五防”功能。本开关柜可配置VD4、3AH、EV12、VB2、VS1(ZN63A)、VDS(ZN63C)、ZN18(VK)等断路器，满足IEC298、GB3906、GB1984等标准的有关要求。
正常使用条件
海拔高度：≤1000m；
相对湿度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8级；
使用场所：户内，没有火灾、爆炸危险、严重污染、化学腐蚀、长期剧烈振动等环境场所。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

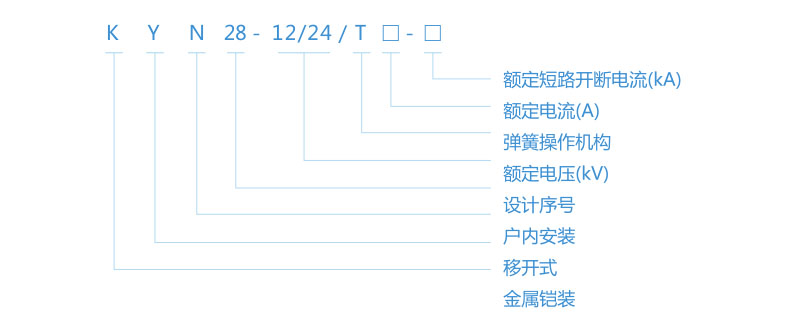

型号含义
产品特点
所有操作均在柜门关闭状态下进行；
防护等级高，可防止杂物和虫害侵入；
简单有效的“五防”闭锁，防止误操作；
可配用VS1及VD4等手车式真空断路器；
更换断路器简单，手车互换性能好；
柜体可靠墙安装、柜前维护，减少占地面积；
电缆室空间充裕、可连接多根电缆；
断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
技术参数
| 项目名称 | 单位 | 参数 |
| 额定电压 | kV | 3.6、7.2、12(24) |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630、1250、1600、2000、2500、3150、4000 |
| 4S热稳定电流(有效值) | kA | 16、20、25、31.5、40 |
| 额定动稳定电流(峰值) | kA | 40、50、63、80、100 |
| 1min额定工频耐受电压 | kV | 极间42(65) |
| kV | 断口48(79) | |
| 雷电冲击耐受电压 | kV | 极间75(125) |
| kV | 断口85(145) | |
| 防护等级 | IP4X |
其它说明
此产品可设计觉有满足与计算机接口相连，实现电力在线集中检测与控制的功能。
