XGN15-12系列
交流高压金属封闭环网开关设备
XGN15-12系列交流高压金属封闭环网开关设备是以六氟化硫开关作为主开关,而整柜采用空气绝缘适用于配电自动化、既紧凑又可扩充的金属封闭式开关设备。具有结构简单、操作灵活、连锁可靠、安装方便等特点，对各种不同的用户要求均能提供令人满意的技术方案，传统技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。
XGN15-12系列交流高压金属封闭环网开关设备的主开关分别采用FL(R)N36-12D和FL(R)N48-12D型或ABB产SFG型SF6负荷开关及施耐德SC6负荷开关；也可根据用户需要配装具有当今国际最高技术水平的乌克兰产BP系列永磁机构真空断路器或ABB产VD4型断路器或国产VS1等真空断路器。环网柜内主开关的操作方式有手动、电动两种。与FTU、RTU配合可满足“四遥”要求。
本 产 品 符 合 ： I E C 2 9 8 、 G B 3 9 0 6 、 G B 1 6 9 2 6 、GB/T11022、GB1984等标准的相关规定。
正常使用条件
海拔高度：≤1000m；
相对湿度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8级；
使用场所：户内，没有火灾、爆炸危险、严重污染、化学腐蚀、长期剧烈振动等环境场所。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

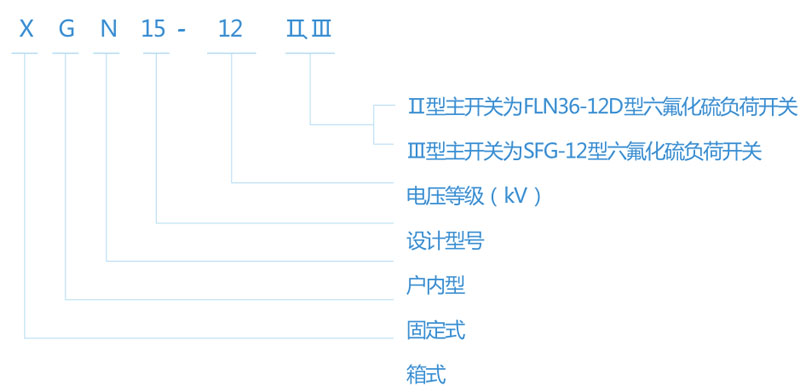

型号含义
产品特点
长寿命、高参数、无污染、少维护；
外壳选用优质敷铝锌板。具有耐腐蚀、抗氧化、外形结构新颖、美观等优点；
弹簧储能操作，三相可自动跳脱、五防联锁与操作机构一体，联动安全可靠；
环网柜可方便构成环网供电单元及其它接线方式，且可无限延伸；
采用六氟化硫负荷开关，性能安全可靠，无油、无毒，不会发生火灾爆炸危险。
技术参数
| 项目名称 | 单位 | 参数 |
| 额定电压 | kV | 12(24) |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630、1250 |
| 4S热稳定电流(有效值) | kA | 20、25、31.5 |
| 额定动稳定电流(峰值) | kA | 50、63、80 |
| 1min额定工频耐受电压 | kV | 极间42(65) |
| kV | 断口48(79) | |
| 雷电冲击耐受电压 | kV | 极间75(125) |
| kV | 断口85(145) | |
| 防护等级 | IP4X |
其它说明
此产品可设计觉有满足与计算机接口相连，实现电力在线集中检测与控制的功能。
